天線測試服務

發布時間:2023-08-28點擊量:123

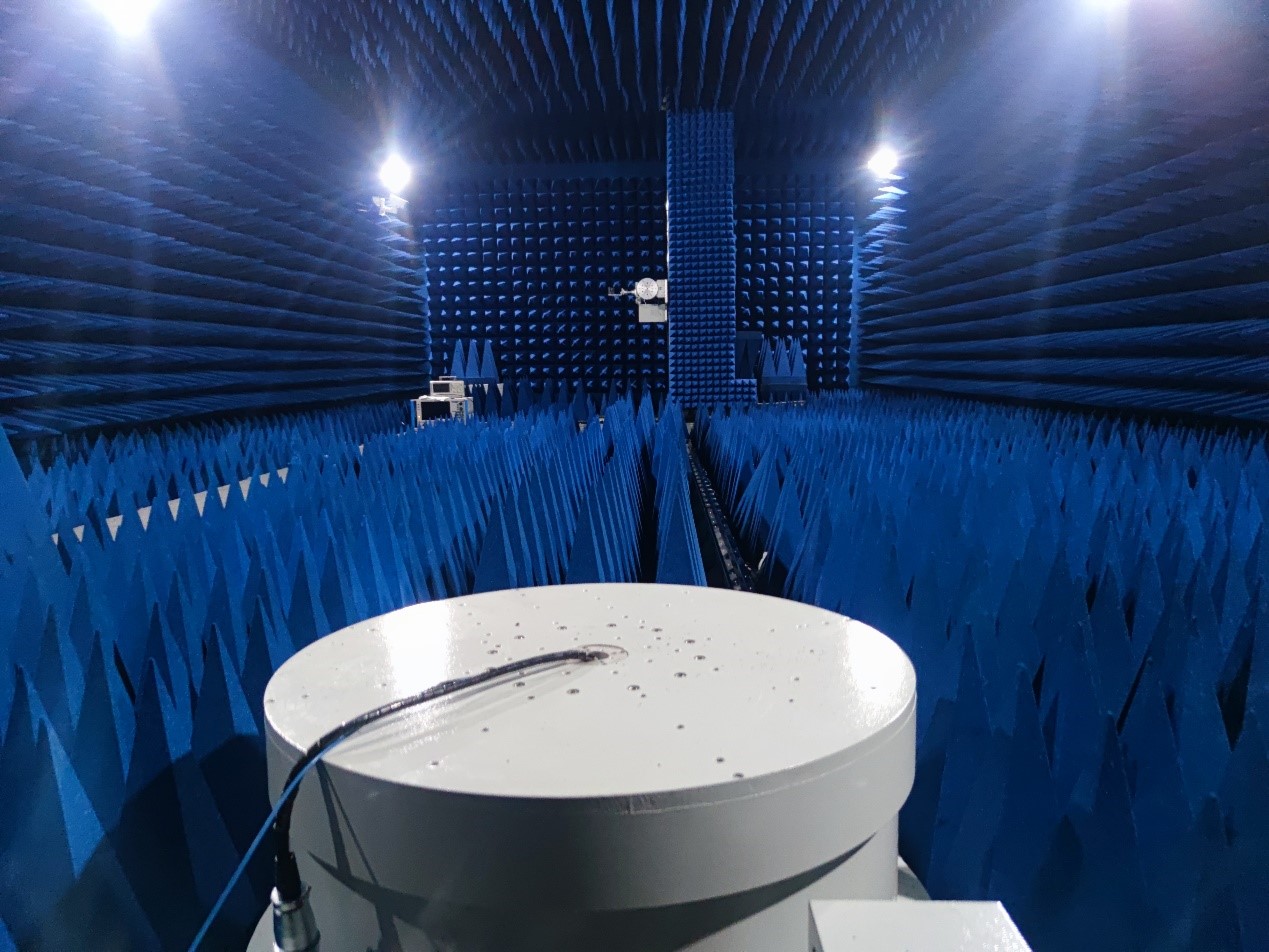

微波暗室天線測試系統的介紹


     微波暗室天線測試系統可以滿足0.4GHz~40 GHz頻段內的天線測量,配置了矢量網絡分析儀10MHz-43.5GHz, 系統可以完成平面近場、柱面近場、球面近場、遠場天線測試功能以及相控陣天線校準功能,還能完成天線接收狀態、發射狀態測試。能夠進行包括饋源、反射面、陣列天線、各種極化類型天線的方向圖、增益、軸比、副瓣、波束寬度、G/T值等數據的分析,獲得天線的各個切面方向圖和空間立體方向圖,可為各類天線產品研究、生產的測試需求提供測試服務。


技術指標

微波暗室尺寸

≥13m×6.5m×4.2m

掃描架有效行程

≥4m×2.5m×0.25m×360°

轉臺結構

方位-平移-俯仰-極化

轉臺極化軸承重

≥25Kg

轉臺方位軸承重

≥300Kg

地面導軌行程

≥8m

分辨率

0.003mm

位置精度

X軸:0.05mm;Y 軸:0.05mm;Z 軸:0.03mm;P 軸:0.05°

重復定位精度

X軸:0.05mm;Y 軸:0.05mm;Z 軸:0.03mm;P 軸:0.05°

平面度(RMS)

≤0.03mm

直線度

≤0.03mm

軸、Y 軸、Z 軸任意面與坐標原面的垂直度

≤0.05°

系統動態范圍

>60dB

測試頻率

0.4GHz~40 GHz

測試功能

相控陣天線校準、平面近場、柱面近場、球面近場、遠場天線測試功能。


更多測試需求請致電陜西拾貝通訊技術有限公司聯系工作人員。
